Tipos de broca

El utilizar la broca adecuada a cada material es imprescindible no solo para que el trabajo sea más fácil y con mejor resultado, sino incluso para que pueda hacerse. Por ejemplo, con una broca de pared o de madera, jamás podremos taladrar metal, aunque sin embargo, con una de metal podremos taladrar madera pero no pared. Pero en cualquier caso, lo mas conveniente es utilizar siempre la broca apropiada a cada material. En cuanto a calidades, existen muchas calidades para un determinado tipo de broca según el método de fabricación y el material del que esté hecha. La calidad de la broca influirá en el resultado y precisión del taladro y en la duración de la misma. Por tanto es aconsejable utilizar siempre brocas de calidad, sobre todo en las de mucho uso (de pared, por ejemplo) o cuando necesitemos especial precisión.

Los principales tipos de brocas para aficionados al bricolaje son los siguientes:

1.- BROCAS PARA METALES Sirven para taladrar metal y algunos otros materiales como plásticos por ejemplo, e incluso madera cuando no requiramos de especial precisión. Están hechas de acero rápido (HSS), aunque la calidad varía según la aleación y según el método y calidad de fabricación

2.-BROCAS ESTÁNDAR PARA PAREDES
Se utilizan para taladrar paredes y materiales de obra exclusivamente. No valen para metales ni madera. Tienen una plaquita en la punta de metal duro que es la que va rompiendo el material. Pueden usarse con percusión.

3.- BROCAS LARGAS PARA PAREDES
Son como las anteriores, pero mucho más largas. Se utilizan para atravesar paredes y muros, y como suelen usarse con martillos percutores y por profesionales, la calidad suele ser alta. Tienen una forma que permite una mejor evacuación del material taladrado.

4.- BROCAS MULTIUSO O UNIVERSALES
Se utilizan exclusivamente sin percusión y valen para taladrar madera, metal, plásticos y materiales de obra. Si la broca es de calidad, es la mejor para taladrar cualquier material de obra, especialmente si es muy duro (gres, piedra) o frágil (azulejos, mármol). Taladran los materiales de obra cortando el material y no rompiéndolo como las brocas convencionales, por lo que se pueden utilizar sin problemas incluso con taladros sin cable aunque no sean muy potentes.

5.- BROCAS DE TRES PUNTAS PARA MADERA
Son las más utilizadas para taladrar madera y suelen estar hechas de acero al cromovanadio. Existen con diferentes filos, pero no hay grandes diferencias en cuanto a rendimiento. En la cabeza tiene tres puntas, la central, para centrar perfectamente la broca, y las de los lados que son las que van cortando el material dejando un orificio perfecto. Se utilizan para todo tipo de maderas: duras, blandas, contrachapados, aglomerados, etc.

6.- BROCAS PLANAS O DE PALA PARA MADERA
Cuando el diámetro del orificio que queremos practicar en la madera es grande, se recurre a las brocas planas, pues permiten poder introducirlas en el portabrocas del taladro, ya que el vástago no varía de tamaño. Son un poco más difíciles de usar, pues hay que mantener firme la perpendicularidad del taladro, por lo que es muy recomendable usar un soporte vertical.

7.- BROCAS LARGAS PARA MADERA
Para hacer taladros muy profundos en madera se utilizan unas brocas especiales con los filos endurecidos, y con una forma que permite una perfecta evacuación de la viruta.

8.- BROCAS EXTENSIBLES PARA MADERA
Es un tipo de broca que permite la regulación del diámetro del taladro a realizar dentro de unos límites. Su utilización es hoy en día más bien escasa.

9.- BROCAS FRESA PARA ENSAMBLES EN MADERA
Son unas brocas especiales que a la vez que hacen el taladro ciego donde se atornillará el tornillo de ensamble, avellanan la superficie para que la cabeza del tornillo quede perfectamente enrasada con la superficie.

Propiedades de las herramientas de corte

Las herramientas se pueden clasificar de diferentes maneras, las más comunes responden a el número de filos, el material del que están fabricadas, al tipo de movimiento que efectúa la herramienta, al tipo de viruta generada o al tipo de máquina en la que se utiliza. A continuación se presenta un ejemplo de algunas herramientas y como pueden ser agrupadas para su clasificación.

DE ACUERSO AL NÚMERO DE FILOS

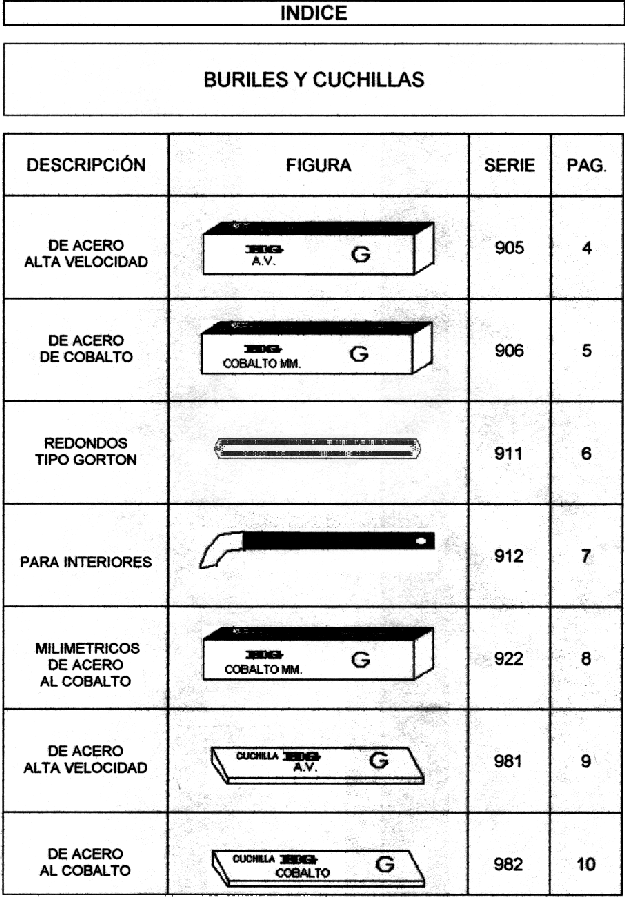

a. De un filo, commo los buriles de corte de los tornos o cepillos.
b. De doble filo en hélice, como las brocas utilizadas para los taladros

c.De filos múltiples, como las fresas o las seguetas
indefinidos (esmeril)

DE ACUERDO AL TIPO DE MATERIAL CON QUE ESTÁN FABRICADAS
WS. Acero de herramientas no aleado. 0.5 a 1.5% de contenido de carbón. Soportan sin deformación o pérdida de filo 250°C. También se les conoce como acero al carbono.
SS. Aceros de herramienta aleados con wolframio, cromo, vanadio, molibdeno y otros. Soporta hasta 600°C. También se les conoce como aceros rápidos.
HS. Metales duros aleados con cobalto, carburo de carbono, tungsteno, wolframio y molibdeno. Son pequeñas plaquitas que se unen a metales corrientes para que los soporten. Soportan hasta 900°C.
Diamante. Material natural que soporta hasta 1800°C. Se utiliza como punta de algunas barrenas o como polvo abrasivo.
Materiales cerámicos. Se aplica en herramientas de arcilla que soportan hasta 1500°C. Por lo regular se utilizan para terminados.

POR EL TIPO DE MOVIMIENTO DE CORTE
Fijo. La herramienta se encuentra fija mientras el material a trabajar se incrusta debido a su movimiento. Por ejemplo los tornos, en los que la pieza gira y la herramienta está relativamente fija desprendiendo viruta.
Contra el material. La herramienta se mueve en contra del material, mientras este se encuentra relativamente fijo, como en los cepillos.
En contra dirección. La herramienta y el material se mueven un en contra una del otro, como en el esmerilado sobre torno.

POR EL TIPO DE VIRUTA QUE GENERA
Viruta continua, en forma de espiral.
En forma de coma.
Polvo sin forma definida.

POR EL TIPO DE MÁQUINA EN LA QUE SE UTILIZA
Torno
Taladro
Fresa
Cepillo
Broca

Seguridad e Higiene

En los centros de trabajo con cien o más trabajadores, el patrón deberá elaborar un diagnóstico de las condiciones de seguridad e higiene que prevalezcan en ellos, así como establecer por escrito y llevar a cabo un programa de seguridad e higiene en el trabajo que considere el cumplimiento de la normatividad en la materia, de acuerdo a las características propias de las actividades y procesos industriales.
Aquellas empresas que no se encuentren en el supuesto del párrafo que antecede, deberán elaborar una relación de medidas preventivas generales y específicas de seguridad e higiene en el trabajo, de acuerdo a las actividades que desarrollen.
El programa y la relación de medidas generales y específicas de seguridad e higiene en los centros de trabajo a que se refiere este artículo, deberán contener las medidas previstas en el presente Reglamento y en las Normas aplicables. Asimismo, será responsabilidad del patrón contar con los manuales de procedimientos de seguridad e higiene específicos a que se refieren las Normas aplicables.
Lo dispuesto en el párrafo anterior, también será aplicable a los programas específicos de seguridad e higiene que se establecen en el presente Reglamento, los cuales deberán quedar integrados al programa de seguridad e higiene, cuando se esté en el supuesto previsto en el primer párrafo de este artículo.
Será responsabilidad del patrón que se elabore, evalúe y, en su caso, actualice periódicamente, por lo menos una vez al año, el programa o la relación de medidas de seguridad e higiene del centro de trabajo y presentarlos a la Secretaría cuando ésta así lo requiera.
En la elaboración del programa o de la relación de medidas de seguridad e higiene en el trabajo, se deberán de considerar los riesgos potenciales, de acuerdo a la naturaleza de las actividades de la empresa o establecimiento.
En caso de que se modifiquen los procesos productivos, procedimientos de trabajo, instalaciones, distribución de planta y con ello los puestos de trabajo, o se empleen nuevos materiales, el programa o la relación de medidas de seguridad e higiene en el centro de trabajo, deberán modificarse y adecuarse a las nuevas condiciones y riesgos existentes.
Será responsabilidad del patrón difundir y ejecutar el programa o la relación de medidas de seguridad e higiene a que se refiere este Capítulo, debiendo capacitar y adiestrar a los trabajadores en su aplicación




NORMAS OFICIALES MEXICANAS

NOM-001-STPS-1999
Edificios, locales, instalaciones y áreas en los centros de trabajo-Condiciones de seguridad e higiene.
NOM-002-STPS-2000
Condiciones de seguridad, prevención, protección y combate de incendios en los centros de trabajo.
NOM-003-STPS-1999
Actividades agrícolas-Uso de insumos fitosanitarios o plaguicidas e insumos de nutrición vegetal o fertilizantes-Condiciones de seguridad e higiene.
NOM-004-STPS-1999
Sistemas de protección y dispositivos de seguridad en la maquinaria y equipo que se utilice en los centros de trabajo. (Con la entrada en vigor de la presente Norma se cancelan las siguientes Normas Oficiales Mexicanas: NOM-107-STPS-1994,NOM-108-STPS-1994, NOM-109-STPS-1994, NOM-110-STPS-1994, NOM-111-STPS-1994, NOM-112-STPS-1994
NOM-005-STPS-1998
Relativa a las condiciones de seguridad e higiene en los centros de trabajo para el manejo, transporte y almacenamiento de sustancias químicas peligrosas.
NOM-006-STPS-2000
Manejo y almacenamiento de materiales-Condiciones y procedimientos de seguridad.(cancela a la NOM-006-STPS-1993)
NOM-007-STPS-2000
Actividades agrícolas-Instalaciones, maquinaria, equipo y herramientas-Condiciones de seguridad.
NOM-008-STPS-2001
Actividades de aprovechamiento forestal maderable y de aserraderos-Condiciones de seguridad e higiene.
NOM-009-STPS-1999
Equipo suspendido de acceso-Instalación, operación y mantenimiento-Condiciones de seguridad.
NOM-010-STPS-1999
Condiciones de seguridad e higiene en los centros de trabajo donde se manejen, transporten, procesen o almacenen sustancias químicas capaces de generar contaminación en el medio ambiente laboral.
NOM-011-STPS-2001
Condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido.
NOM-012-STPS-1999
Condiciones de seguridad e higiene en los centros de trabajo donde se produzcan, usen, manejen, almacenen o transporten fuentes de radiaciones ionizantes.
NOM-013-STPS-1993
Relativa a las condiciones de seguridad e higiene en los centros de trabajo donde se generen radiaciones electromagnéticas no ionizantes.
NOM-014-STPS-2000
Exposición laboral a presiones ambientales anormales-Condiciones de seguridad e higiene.
NOM-015-STPS-2001
Condiciones térmicas elevadas o abatidas-Condiciones de seguridad e higiene.
NOM-016-STPS-2001
Operación y mantenimiento de ferrocarriles-Condiciones de seguridad e higiene.
NOM-017-STPS-2001
Equipo de protección personal-Selección, uso y manejo en los centros de trabajo.
NOM-018-STPS-2000
Sistema para la identificación y comunicación de peligros y riesgos por sustancias químicas peligrosas en los centros de trabajo. (cancela a la NOM-114-STPS-1994)
NOM-019-STPS-1993
Constitución y funcionamiento de las Comisiones de seguridad e Higiene en los centros de trabajo (Esta Norma cancela a la publicada el 5 de diciembre de 1994).
NOM-019-STPS-2004
Constitución, organización y funcionamiento de las comisiones de seguridad e higiene en los centros de trabajo.
NOM-020-STPS-2002
Recipientes sujetos a presión y calderas-Funcionamiento-Condiciones de seguridad. (cancela a la NOM-122-STPS-1996)
NOM-021-STPS-1993
Relativa a los requerimientos y características de los informes de los riesgos de trabajo que ocurran, para integrar las estadísticas.
NOM-022-STPS-1999
Electricidad estática en los centros de trabajo-Condiciones de seguridad e higiene.
NOM-023-STPS-2003
Trabajos en minas-Condiciones de seguridad y salud en el trabajo.
NOM-024-STPS-2001
Vibraciones-Condiciones de seguridad e higiene en los centros de trabajo.
NOM-025-STPS-1999
Condiciones de iluminación en los centros de trabajo.
NOM-026-STPS-1998
Colores y señales de seguridad e higiene, e identificación de riesgos por fluidos conducidos en tuberias.(cancela a la NOM-027-STPS-1993 y a la NOM-028-STPS-1993)
NOM-027-STPS-2000
Soldadura y corte-Condiciones de seguridad e higiene.
NOM-028-STPS-2004
Organización del trabajo-Seguridad en los procesos de sustancias químicas.
NOM-100-STPS-1994
Seguridad-Extintores contra incendio a base de polvo químico seco con presión contenida-Especificaciones.
NOM-101-STPS-1994
Seguridad-Extintores a base de espuma química.
NOM-102-STPS-1994
Seguridad-Extintores contra incendio a base de bióxido de carbono. Parte 1. Recipientes.
NOM-103-STPS-1994
Seguridad-Extintores contra incendio a base de agua con presión contenida.
NOM-104-STPS-2001
Agentes extinguidores-Polvo químico seco tipo ABC a base de fosfato mono amónico.
NOM-106-STPS-1994
Seguridad-Agentes extinguidores-Polvo químico seco tipo BC, a base de bicarbonato de sodio.
NOM-113-STPS-1994
Calzado de protección.
NOM-115-STPS-1994
Cascos de protección-Especificaciones, métodos de prueba y clasificación.
NOM-116-STPS-1994
Seguridad-Respiradores purificadores de aire contra partículas nocivas.

Tipos de CNC

Los Tornos CNC también conocidos como torno de Control Numérico Computarizado son un tipo de máquina de la familia de los tornos que actúan siendo guiados por una computadora que ejecuta programas controlados por medio de datosalfa-numéricos, teniendo en cuenta los ejes cartesianos X,Y,Z.Se caracterizan por ser máquinas muy eficaces para mecanizar piezas de revolución. Estos tornos CNC ofrecen unas grandes capacidades de producción y precisión en el mecanizado por su estructura funcional y porque los valores tecnológicos del mecanizado están guiados por el ordenador que lleva incorporado, el cual procesa las órdenes de ejecución contenidas en un software que previamente ha confeccionado un programador conocedor de la tecnología de mecanizado en torno CNC.En un amplio sentido se podría decir que un torno CNC puede hacer todos los trabajos que normalmente se realizan mediante diferentes tipos de tornos como tornos paralelos, tornos copiadores, tornos revólver, tornos automáticos e incluso los tornos verticales pueden actuar con control numérico. La rentabilidad de estos tornos CNC depende del tipo de pieza que se vaya a mecanizar y de la cantidad de piezas en una serie.Los tornos CNC tienen 3 ejes de referencia: El eje Z del desplazamiento longitudinal de la herramienta para operaciones de cilindrado. El eje X realiza movimiento transversal de la herramienta y corresponde a las operaciones de refrentado. Los ejes Z y X son los ejes principales, pero en tornos CNC de última tecnología, se comienza a dar mayor importancia el eje Y: eje que comanda la altura de las herramientas del CNC.

Atecedentes del CNC

El pleno desarrollo del control numérico se da alrededor de 1994. Sin embargo, los inicios de aplicación de un proceso de control, aplicado a máquinas, data de 1824, y fue el que invento el tejedor Británico Jaqcuard . Fue hasta en el año de 1947 cuando se concibe y se aplica el principio control numérico moderno, el Sr. Jhon C. Parsons, de Parsons Corporation de Traverse City, Michigan, fabricante de paletas de rotor para helicóptero, invento la forma de conectar una computadora con una perforadora de plantillas. El señor Parsons utilizó tarjetas perforadas para programar una computador digitron IBM. En 1949 La U.S. Air Material Command le otorgo un contrato a la Parsons Corporation que tubo como subcontratista al laboratorio de servomecanismos del Instituto Tecnológico de Massachussets (ITM). En 1951 el ITM se hace cargo de todo el proyecto y en 1952 se muestra con éxito el prototipo de la actual máquina de CN, una fresadora Cincinnati Hidrotel modificada, y se crea el término de control numérico en dicho instituto. En 1957 la compañía japonesa Fujitsu (FANUC) desarrollo una perforadora revólver que utilizaba el control con cintas. Dos años más tarde, en 1959 se produce una perforadora de plantillas de CN. Al mismo tiempo Fujitsu y Hitachi se asocian e introducen al mercado la fresadora de CN. De las 39 unidades existentes en 1965 el número de máquinas de CN en el mercado, aumentó a 860 en 1969, de las cueles el 40 por ciento eran tornos. Todas esta maquinas son identificadas como de primera generación y estas eran programadas en un lenguaje de muy bajo nivel, el cual requería la especialización del programador para su utilización.
